—— 产品详情 ——

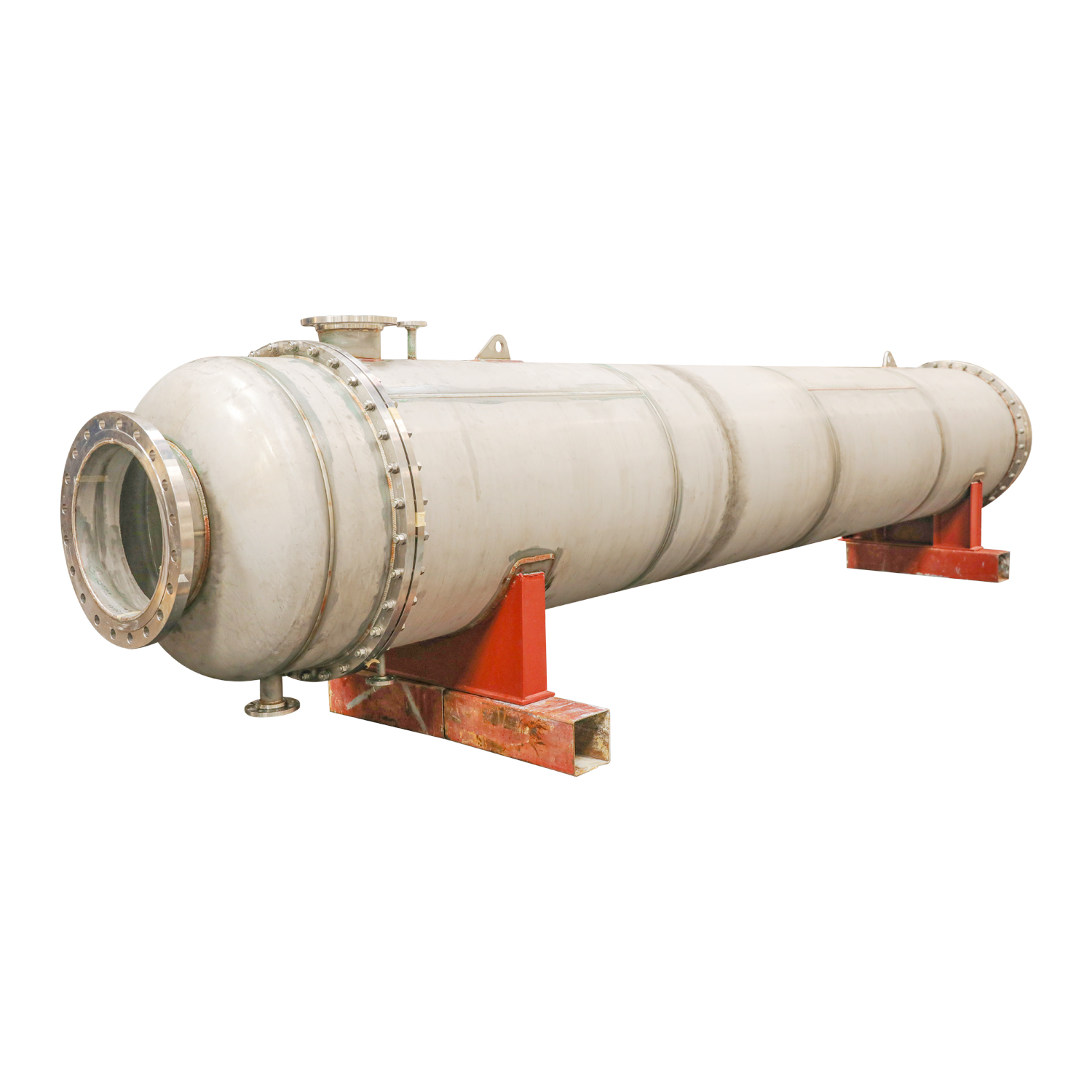

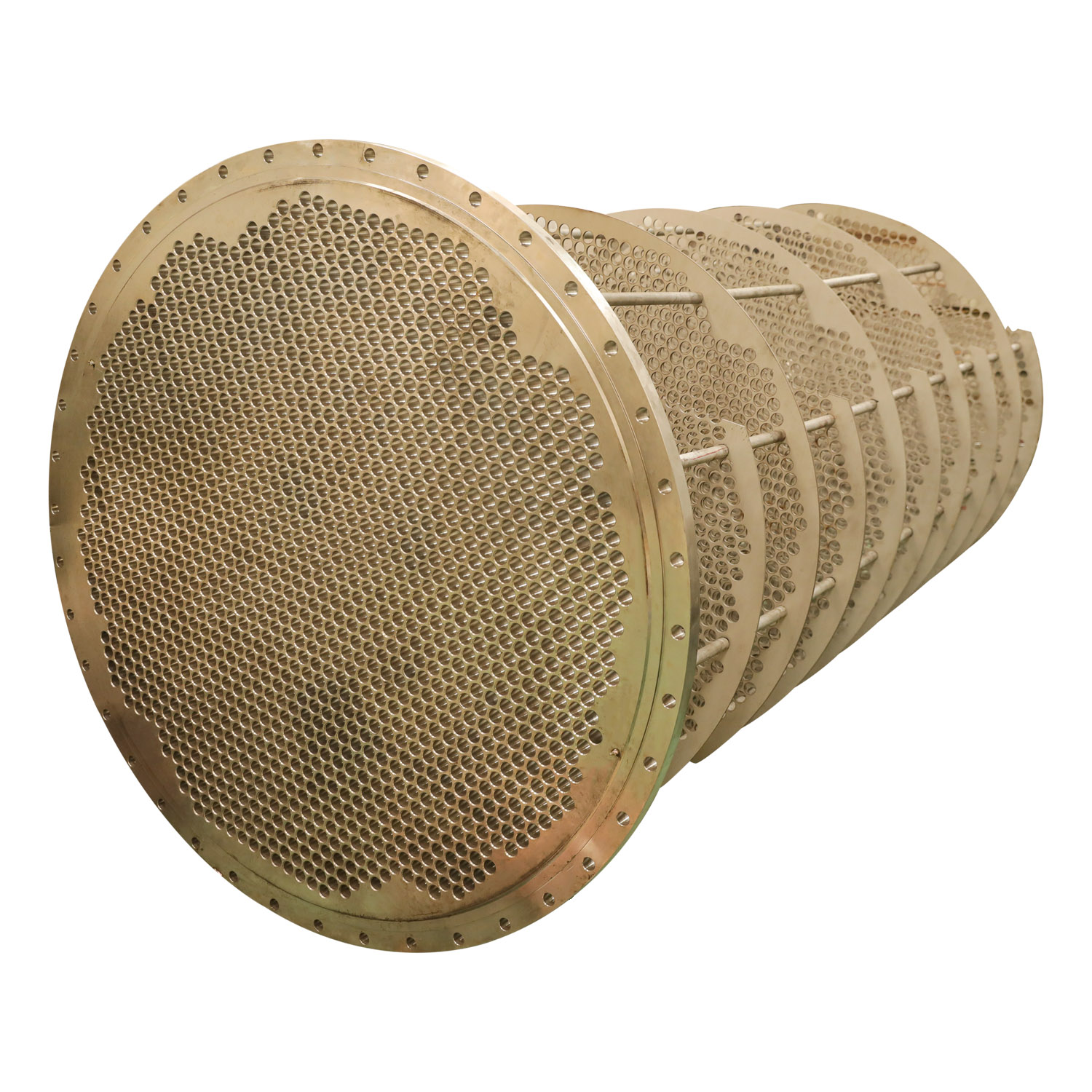

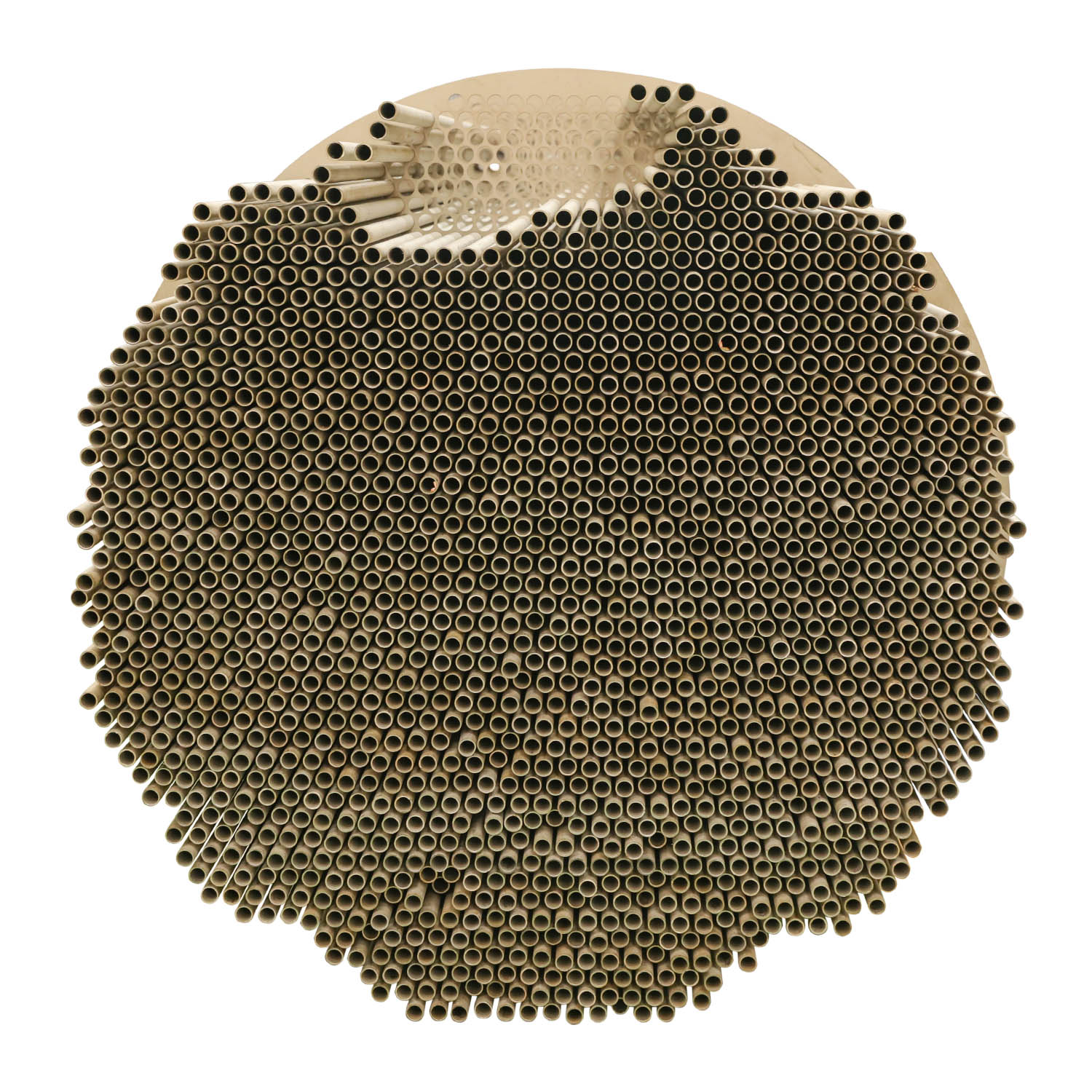

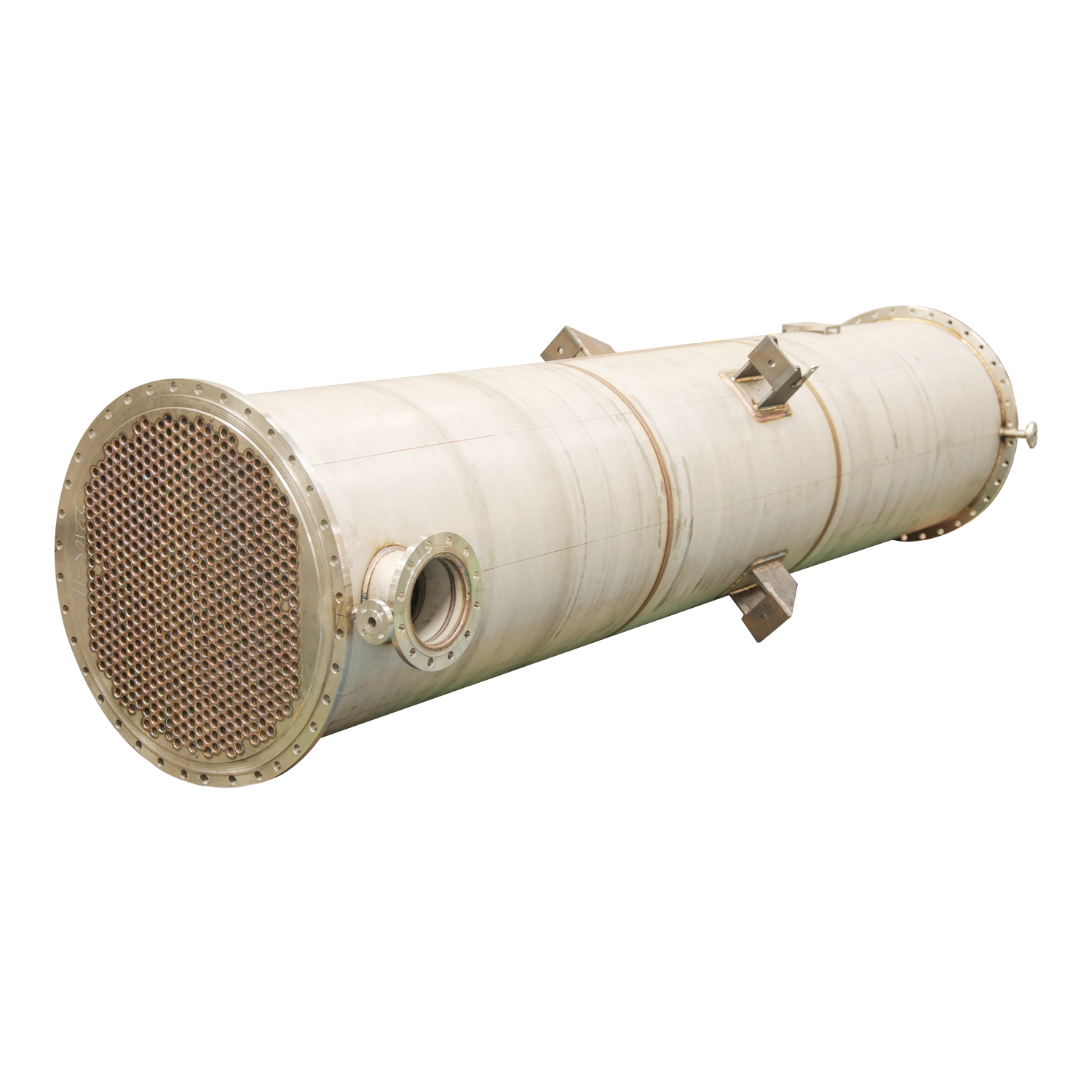

管壳式换热器又称列管式换热器。是以封闭在壳体中管束的壁面作为传热面的间壁式换热器。
这种换热器结构简单、造价低、流通截面较宽、易于清洗水垢；但传热系数低、占地面积大。
可用各种结构材料（主要是金属材料）制造，能在高温、高压下使用，是应用广的类型。

管壳式换热器有固定管板式汽-水换热器、带膨胀节管壳式汽-水换热器、浮头式汽-水换热器、
U形管壳式汽-水换热器、波节型管壳式汽-水换热器、分段式水-水换热器等几种类型。
管壳式换热器的主要控制参数为加热面积、热水流量、换热量、热媒参数等。

分类

管壳式换热器由于管内外流体的温度不同，因之换热器的壳体与管束的温度也不同。
如果两温度相差很大，换热器内将产生很大热应力，导致管子弯曲、断裂，或从管板上拉脱。
因此，当管束与壳体温度差超过50℃时，需采取适当补偿措施，以减少热应力。

根据所采用的补偿措施，管壳式换热器可分为以下几种主要类型：

①固定管板式换热器管束两端的管板与壳体联成一体，结构简单，
但只适用于冷热流体温度差不大，且壳程不需机械清洗时的换热操作。
当温度差稍大而壳程压力又不太高时，可在壳体上安装有弹性的补偿圈，以减小热应力。

②浮头式换热器管束一端的管板可自一由浮动，消除了热应力；
且整个管束可从壳体中抽出，便于机械清洗和检修。
浮头式换热器的应用较广，但结构比较复杂，造价较高。

③U型管式换热器每根换热管皆弯成U形，两端分别固定在同一管板上下两区，
借助于管箱内的隔板分成进出口两室。此种换热器消除了热应力，结构比浮头式简单，但管程不易清洗。

④涡流热膜换热器采用涡流热膜传热技术，通过改变流体运动状态来增加传热效果，
当介质经过涡流管表面时，有力冲刷管子表面，从而提高换热效率。可达10000W/m⊃2;℃。
同时这种结构实现了耐腐蚀、耐高温、耐高压、防结垢功能。
其它类型的换热器的流体通道为固定方向流形式，在换热管表面形成绕流，对流换热系数降低。

安装要点

1、热交换器应以工作压力的1.5倍做水压试验，蒸汽部分应不低于蒸汽供汽压力加0.3MPa；
热水部分应不低于0.4MPa。在试验压力下，保持10min压力不降。

2、管壳式换热器前端应留有抽卸管束的空间，
即其封头于墙壁或屋顶的距离不得小于换热器的长度，设备运行操作通道净宽不宜小于0.8m。

3、各类阀门和仪表的安装高度应便于操作和观察。

4、加热器上部附件（一般指安一全阀）的高点至建筑结构低点的垂直净距应满足安装检测的要求，并不得小于0.2m
